电脑电源的角色在于将家庭的交流电转换为稳定可靠的直流电,为电脑主机箱内的主板、CPU、显卡、硬盘等提供供电。优质的电源虽不会提升电脑性能,却能使其他硬件设备更加稳定,并延长其使用寿命。随着显卡不断更新,玩家们对电脑电源的要求也随之增加。为此,耕升基于上代饱受好评的”星源“系列电源推出了全新的电源产品——”星极破冰1000W“。这款电源经过升级后,在各种场景下的性能都得到提升,能够满足最新的ATX 3.0配置需求。同时为满足玩家们对DIY的需求,该电源特地推出黑白两种颜色,并且压纹线也将与电源的颜色保持一致,保持了整体上的统一。
接下来,让我们详细了解一下这款电源的特点吧!
规格外观

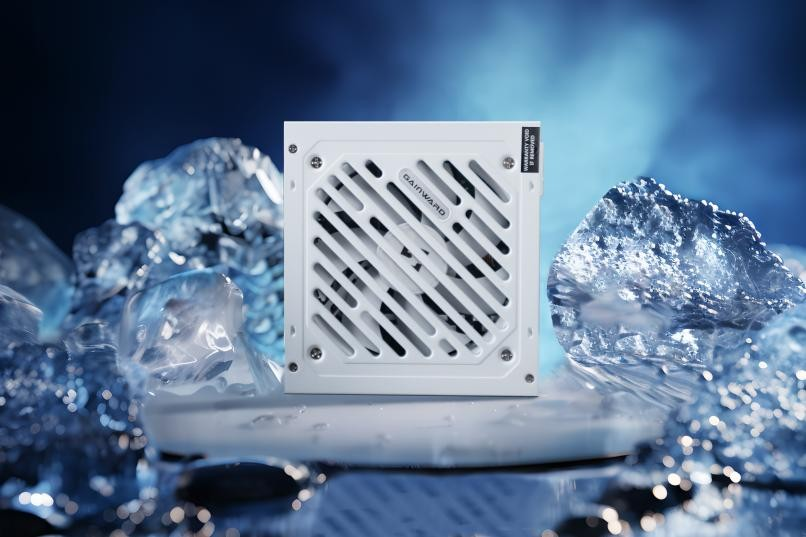

耕升 星极破冰1000W的整体设计符合ATX 3.0规范,外观简约大气,并具有扎实的分量和出色的质感。这款电源还配备了12cm的FDB风扇,该风扇不仅延长了使用寿命,还能降低噪音,实现低噪音运行。

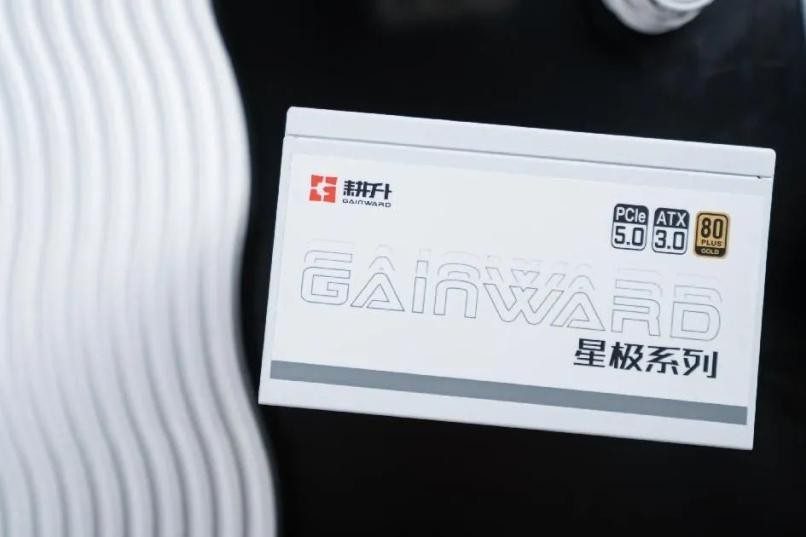

电源正面标示有ATX 3.0电源规范和PCle 5.0的供电需求,并有80 PLUS的金牌认证标签。
电源背面贴有相关参数和质保信息,额定功率为1000W,支持100-240V的宽能量输入范围。

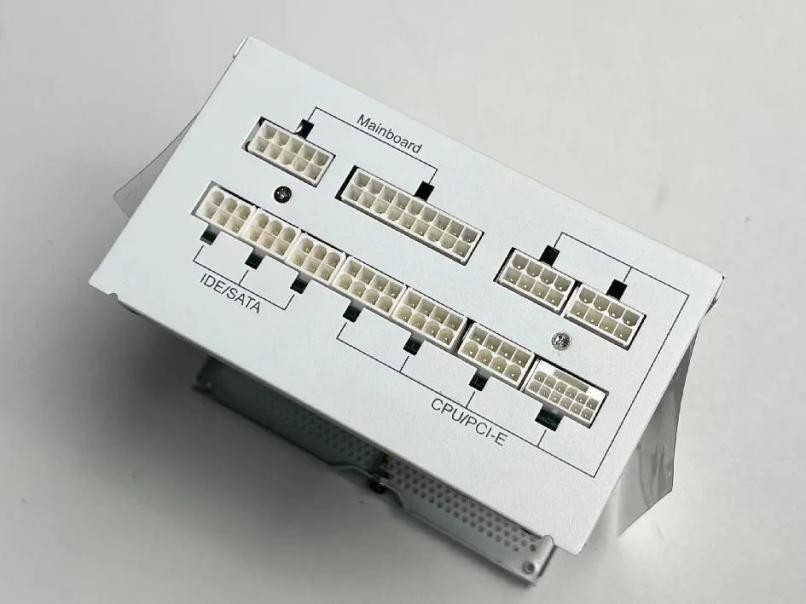

电源的背部提供了各种输出接口,包括一个主板供电接口、两个CPU供电接口、多个SATA接口和6个符合PCIe规范的接口。其中还有一个原生支持PCIe 5.0规范的12VHPWR接口,能为支持PCIe 5.0的显卡提供高达600W的功耗。全模组设计使得玩家能够更便捷地搭配使用,减少了冗余线缆所占据的空间。
电源附赠的线材采用了高端压纹线材制造,质地柔软且易于布线。其中包括一根专门用于12VHPWR接口的电源线,两根常规的ATX12V/EPS12V接口线,三根PCIe接口线,以及一个具有四个接口的SATA接口线。
相较于普通的扁平线材,附赠的高端压纹线材更柔软且利于布线,使装机更加整洁美观。
另外,电源采用了16AWG线径、耐高温合金铜端子,具有稳定与安全性能,能够确保玩家在游戏过程中获得稳定的电源输出。
拆解图例
接下来让我们来揭开耕升 星极破冰 1000W电源的内部构造。该电源采用主动式PFC+全桥LLC谐振电路+DC to DC架构,为电脑提供稳定可靠的供电环境。

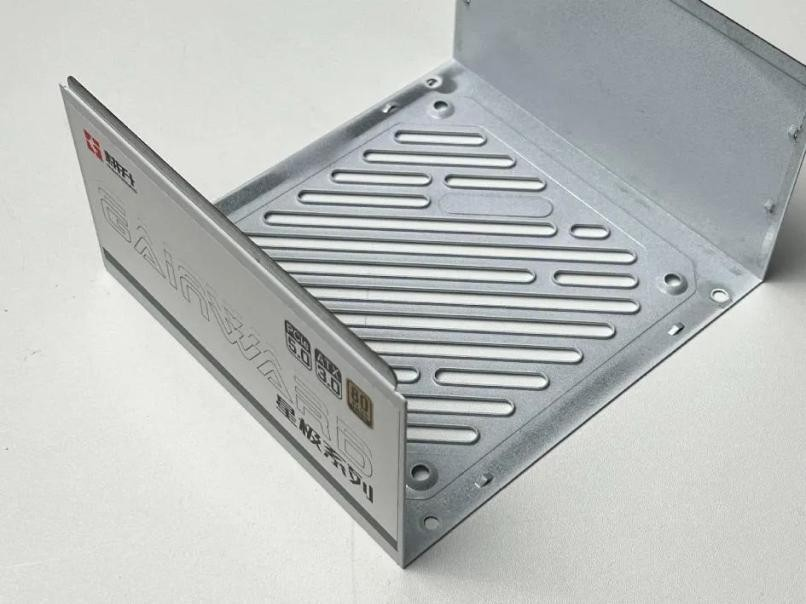

首先,我们来看一下电源的背板。它符合标准的ATX 3.0电源尺寸,大小为140x150x86mm,能够满足大部分DIY装机需求。

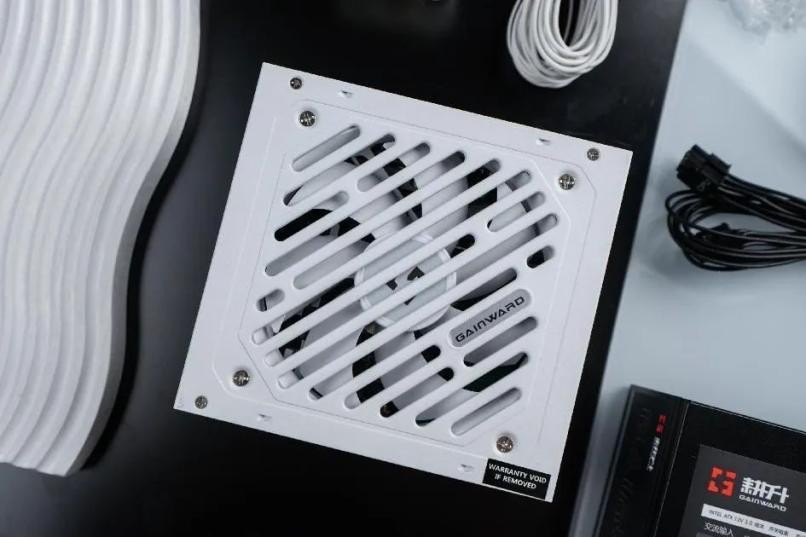

拆开电源后,首先映入眼帘的是电源风扇。风扇尺寸为120mm,上面贴有耕升的标志,采用了FDB轴承,能够提供更好的散热性能和使用寿命。风扇还具备智能启停功能,在低负载、低温环境下会自动停转,有效降低噪音,带来更舒适的使用体验。
电源内部布局紧凑,首先是电源输入口的内侧,以及背板上的网格状PCB散热背板,用于一级EMI电路。
向下移动,我们可以看到电源搭配的全桥LLC谐振电路,可见两块金属散热片用于散热。
全桥LLC谐振电路遵循高效率和负载要求的原则,结合磁性器件的设计,以达到最佳的效能参数。
在中间位置,我们可以找到PFC电路的主电容,采用了日本制造的105℃主电容。该电容具有低纹波、高阻抗和长寿命的特点,非常适合对稳定性和可靠性要求较高的电路。在电源输出高功率的情况下,日系电容的高耐久性能能够让用户更加放心地使用。
电容旁边是电源的散热片,能够有效降低电源产生的热量,为电源的使用寿命提供保障。
继续向下,我们来到电源的DC-DC高效电路。这样的架构可以提供稳定的输出,并能有效保护电源。当电源出现异常情况时,会立即采取保护措施,避免不正确的电路继续运行,让用户更加放心地使用。电源还具备7重自主保护机制,能够在过压、过功率、短路等情况下断开电路输出,确保安全。
电路的左右两侧都装有多个压滤波固态电容,以保证稳定的输出电压和良好的纹波性能。
电路的背面是直插式的全模组输出接口,符合Intel ATX 3.0规范标准,能够在短时间内承受高达3倍显卡功耗和2倍整机功耗的功率输出。此外,还有一个原生的12VHPWR接口,可以为支持PCIe 5.0的显卡提供高达600W的功耗输出,直接连接GeForce RTX 40系列显卡,为其提供强大的性能支持。
测试数据
接下来我们将通过深度测试来对比一下耕升 星极破冰 1000W与其他两款大厂电源的性能差距。
静态均衡负载
首先是静态均衡负载测试,静态均衡负载数据汇总,负载调整率(Load Regulation)和电压调整率(Voltage Regulation,电压偏离、电压精度)只计额定功率内的数据。
在测试中,每颗电源在均衡负载测试中都会运行至110%额定功率,也就是在额定功率满载输出的基础上再超载10%。
耕升 星极破冰1000W的均衡负载电压表格:
耕升 星极破冰1000W的均衡负载电压曲线:
